Oluklu Esnek Metal Hortum

JIDONGDA Oluklu Esnek Metal Hortum serisi, ince duvarlı paslanmaz çelik körüğün etrafında inşa edilmiştir. Eşsiz oluklu yapısı hem eksenel hem de yanal yönlerde esneklik sağlarken metalin kendine özgü avantajlarını da korur: yüksek sıcaklıklara, basınca ve korozyona dayanıklılık. Ürünün temel değeri, yalnızca çalışma ortamını taşımanın ötesinde, termal genleşmeyi telafi etme, mekanik titreşimleri izole etme ve kurulum yanlış hizalamalarını düzeltme yeteneğinde yatmaktadır. Sert endüstriyel boru sistemlerinde esnek bağlantılara olanak tanıyan ve sürekli, ağır hizmet tipi operasyonlar için tasarlanmış, temel bir güvenlik bileşeni olarak hizmet eder.

Ürün Tasarım Özellikleri

JIDONGDA, yapısal stabilite ve üstün sızdırmazlık sağlayan kusursuz bir şekillendirme teknolojisi kullanır. Çekirdek düzeneği, özelleştirilmiş takviye seçenekleriyle birlikte dört katmandan oluşur:

1. Oluklu Eleman

Tek bir paslanmaz çelik levhadan (304 veya 316L sınıfı) üretilen bu, kaynak dikişleriyle ilgili riskleri ortadan kaldırır ve hortumun esnekliğini ve çeşitli ortamlarla uyumluluğunu önemli ölçüde artırır.

2. Takviye Katmanı (Metal Örgü)

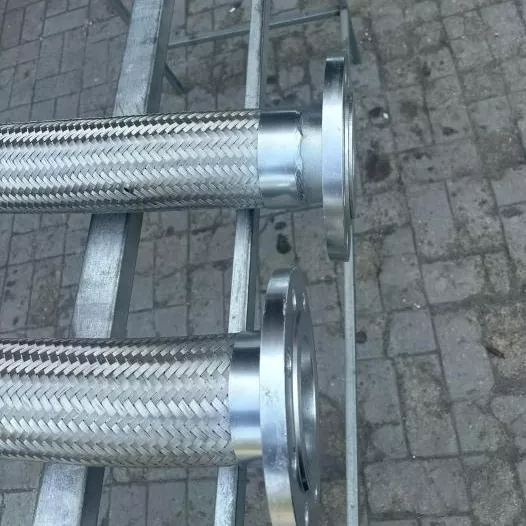

Uzamayı etkili bir şekilde sınırlayan, basınç yüklerini dağıtan ve genel basınç direncini artıran bir dış tel örgü kılıf (paslanmaz çelik).

3. Uç Bağlantı Sistemi

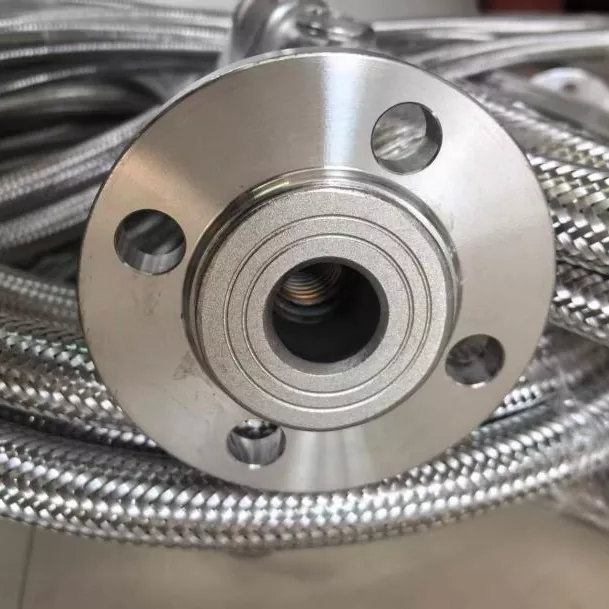

Flanşlı, dişli, sıkıştırmalı bağlantı parçaları ve kaynaklı bağlantılar gibi çeşitli bağlantı türlerini destekler ve çok çeşitli boru sistemlerine entegrasyona olanak tanır.

4. İsteğe Bağlı Koruyucu Katman

Zorlu çalışma koşulları (örn. deniz ortamları, agresif maddelerin kullanımı veya yüksek sıcaklık uygulamaları) için özel koruyucu takviye seçenekleri mevcuttur.

Anahtar Uygulama Alanları

Oluklu Esnek Metal Hortum, çeşitli endüstriyel boru senaryolarına uyum sağlayarak çok yönlülük ve pratiklik sunar:

1. Endüstriyel boru titreşim dengeleme sistemleri: Çalışma sırasında ekipman titreşimini azaltırken termal genleşmeyi ve büzülmeyi emer;

2. Petrokimya endüstrisi: Aşındırıcı ortamların taşınması ve proses borularında esnek bağlantılar sağlanması için uygundur;

3. Güç üretim sistemleri: Kazanlar, ısı eşanjörleri ve soğutma sirkülasyon borularındaki titreşimi azaltmak ve telafi etmek için kullanılır;

4. Deniz mühendisliği: Gemi borularındaki titreşimi izole eder ve deniz ortamlarındaki tuz serpintisinden kaynaklanan korozyona karşı dayanıklıdır;

5. Yüksek sıcaklık metalurji ekipmanı: Değişken yüksek ve düşük sıcaklıklara maruz kalan yüksek sıcaklık fırınları ve boru bağlantıları için uygundur;

6. HVAC sistemlerinin inşası: HVAC sistemlerinde esnek bağlantılar sağlayarak borulardaki titreşimi ve gürültüyü azaltır.

Pratik Uygulama Örnekleri

Örnek 1: Kıyıdaki bir petrol rafinerisinde yüksek sıcaklık proses boru hattı projesi

Kıyıdaki bir petrol rafinerisi, uzun süreli sıcaklık dalgalanmalarından kaynaklanan yüksek sıcaklıktaki petrol ve gaz borularında sık sık termal yer değiştirme ve flanş bağlantısı sızıntıları gibi sorunlarla karşı karşıya kaldı. Projede, termal deformasyonu etkili bir şekilde telafi eden ve sülfür korozyonuna direnen JIDONGDA 316L paslanmaz çelik oluklu esnek metal hortum kullanılıyor. Sistem beş yıl boyunca sızıntı olmadan sürekli olarak çalışarak bakım nedeniyle kapanma sıklığını önemli ölçüde azalttı ve üretim hattının stabilitesini arttırdı.

Örnek 2: Büyük bir konteyner gemisi için boru yükseltme projesi

Okyanusta giden bir geminin ana motor soğutma borularında duvar çatlaması sorunu vardı ve sürekli titreşim nedeniyle hizmet ömrü kısalıyordu. Bu sorunu çözmek için çift katmanlı örgüye ve denizcilik sınıfı korozyon önleyici kaplamaya sahip özel yapım JIDONGDA oluklu hortumlar takıldı. Bu çözüm, boruların rezonansını etkili bir şekilde ortadan kaldırdı ve deniz tuzu spreyine karşı korozyon direncini sağlayarak boruların hizmet ömrünü üç yıldan on yılın üzerine çıkardı.

Temel Ürün Özellikleri

1. Zorlu kurulum koşullarına uygun, mükemmel eksenel ve yanal deformasyon özelliklerine sahip son derece esnek oluklu tasarım;

2. Aşırı döngüsel termal yüklere dayanabilen olağanüstü termal direnç;

3. Çoğu endüstriyel ortamın taşınmasıyla uyumlu, yüksek korozyon direnci;

4. Boru sistemi içindeki gerilimi azaltan etkili titreşim sönümleme ve yer değiştirme telafisi;

5. Endüstriyel ortamlarda uzun süreli sürekli çalışma için tasarlanmış sağlam ve dayanıklı yapı;

6. Güvenilir bağlantı sızdırmazlığı, boru hattı sızıntısı riskini önemli ölçüde azaltır.

Özel Yapılandırma Seçenekleri

Özel çalışma koşullarına uyarlanabilir: tamamı 316L paslanmaz çelik yapı, çift katmanlı takviyeli örgü, antistatik tasarım, ısı yalıtım ceketi, çeşitli bağlantı türleri, denizcilik sınıfı korozyon önleyici kaplama, ultra yüksek sıcaklık versiyonları (600°C'yi aşan) ve vakumla güçlendirilmiş tasarımlar.

Temel ürün avantajları

1. Tamamen metal esnek bağlantı, geleneksel kauçuk hortumlara göre önemli ölçüde daha yüksek güvenilirlik sunar ve eskime veya arıza ile ilgili sorunları ortadan kaldırır;

2. Karmaşık boru koşullarına uyarlanabilen entegre yer değiştirme telafisi ve titreşim sönümleme özellikleri;

3. Aşırı sıcaklıklara ve basınçlara dayanıklıdır; çok çeşitli uygulamalara uygundur;

4. Başlıca endüstriyel standartlara uygundur ve çeşitli endüstrilerde evrensel olarak uygulanabilir;

5. Kararlı çalışma ve kontrollü risk sağlayan yüksek güvenlik faktörü tasarımı;

6. Endüstriyel uygulamalarda kanıtlanmış performansıyla dünya çapında çeşitli senaryolarda yaygın olarak kullanılmaktadır.

Sıkça Sorulan Sorular

S1: 304 ve 316L oluklu esnek metal hortumlar arasında nasıl seçim yapabilirim? Fark nedir?

316L sınıfı, klorür iyonlarına, asitlere, alkalilere ve sülfitlere karşı gelişmiş direnç sağlayan molibden içerir; deniz/kıyı ortamları veya kimyasal işleme tesisleri gibi son derece aşındırıcı ortamlar için özel olarak tasarlanmıştır. JIDONGDA, belirli çalışma ortamına, sıcaklığa ve servis koşullarına göre hassas malzeme seçimi önerileri sağlayabilir.

S2: Ürün aynı anda yüksek sıcaklıklara ve yüksek basınca dayanabilir mi?

C: Evet, aynı anda yüksek sıcaklık ve yüksek basınç koşullarında çalışacak şekilde tasarlanmıştır; ancak sıcaklık arttıkça malzemenin izin verilen çalışma basıncının azaldığını lütfen unutmayın. Bu nedenle, yüksek sıcaklıktaki ortamlarda kullanıldığında çalışma parametrelerinin standartlara uygun şekilde ayarlanması (düşürülmesi) gerekir. Ultra yüksek sıcaklık (600°C'nin üzerinde) ve yüksek basınç koşulları için, uzun vadeli çalışma güvenliği sağlamak amacıyla JIDONGDA'nın özel ultra yüksek sıcaklık versiyonunu kullanmanızı öneririz.

S3: Ürünün hizmet ömrü nedir ve hangi unsurlar düzenli muayene gerektirir?

C: Hizmet ömrü çalışma koşullarına bağlıdır; Standart ısıtma sistemlerinde kullanıldığında ürünün kullanım ömrü 10–15 yıl olup; ancak yüksek frekanslı titreşim üreten ekipmanlara bağlı boru hatları için her 3-5 yılda bir değiştirilmesi ve yıllık muayene yapılması önerilir. Planlı muayeneler sırasında örgü aşınması, hortum gövdesinin deformasyonu, bağlantı noktalarında korozyon, sıvı sızıntısı gibi konulara özellikle dikkat edilmeli; Herhangi bir hasar tespit edilirse derhal değiştirilmesi gerekir.
