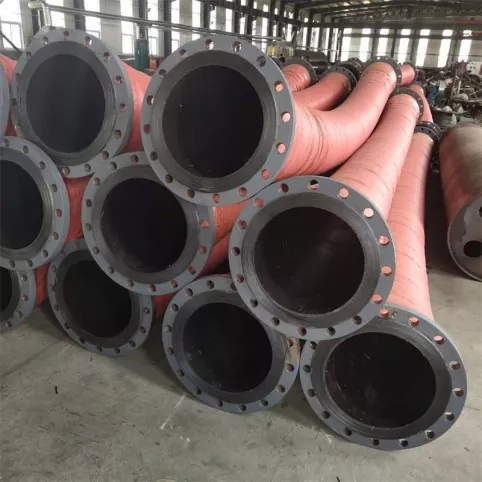

Büyük Çaplı Emme ve Basma Flanşlı Kauçuk Hortum

Büyük Çaplı Emme ve Deşarj Flanşlı Kauçuk Hortum, büyük akışlı ortamların esnek şekilde taşınması için kullanılan bir tür endüstriyel hortumdur. Temel olarak sabit boru hatları ile pompalar, ekipmanlar veya hareketli boru hattı sistemleri arasındaki bağlantı, yer değiştirme ve emme/deşarj durumu adaptasyonunu çözer.

Mevcut ürün bilgilerine göre bu seri esas olarak su, deniz suyu, çamur, mineral çamur, kum, çakıl, atık ve bazı endüstriyel sıvıların taşınmasında kullanılmaktadır.

JIDONGDA Hortum, ürünleri müşterilerin özelliklerine, teknik parametrelere, çizimlere veya gerçek çalışma koşullarına göre yapılandırabilir.

Satın alma sırasında hortum yapısının gerçek boru hattı sistemiyle eşleştiğinden emin olmak için iç çap, uzunluk, çalışma basıncı, vakum basıncı, ortam, sıcaklık ve flanş standardının doğrulanması önerilir.

Esas olarak pozitif basınçlı taşıma için kullanılan sıradan hortumlarla karşılaştırıldığında bu ürün, yapıya emme ve vakum uygulamaları için destek sağlayabilen spiral çelik tel destek seçeneği ekler.

Çok katmanlı kumaş/kord kumaş takviye katmanı, çalışma basıncına dayanacak şekilde kullanılırken, iç kauçuk ve dış kauçuk, ortama, sıcaklığa ve çalışma ortamına göre seçilir.

Çalışma Prensibi ve Yapısal Kombinasyon

Büyük Çaplı Emme ve Tahliye Flanşlı Kauçuk Hortum, aşağıdakilerin kombinasyonu yoluyla medya aktarımını sağlar:

İç Kauçuk Katman + Takviye Katmanı + Spiral Çelik Tel Çerçeve (model konfigürasyonuna göre) + Dış Kauçuk Katman + Uç Flanşlar

Tahliye işlemi sırasında iç basınç esas olarak takviye tabakası tarafından desteklenir.

Emme veya vakum işlemi sırasında spiral çelik tel çerçeve çevresel destek sağlayarak hortumun düzleşmesi ve çökme riskini azaltmaya yardımcı olur.

Uç flanşlar pompalar, vanalar, boru hatları ve diğer ekipmanlarla cıvatalı bağlantılar için kullanılır.

Flanş spesifikasyonları, sahadaki boru hattı standartlarına veya müşteri çizimlerine göre onaylanabilir, bu da uyumsuz bağlantı boyutlarından kaynaklanan kurulum sorunlarını azaltır.

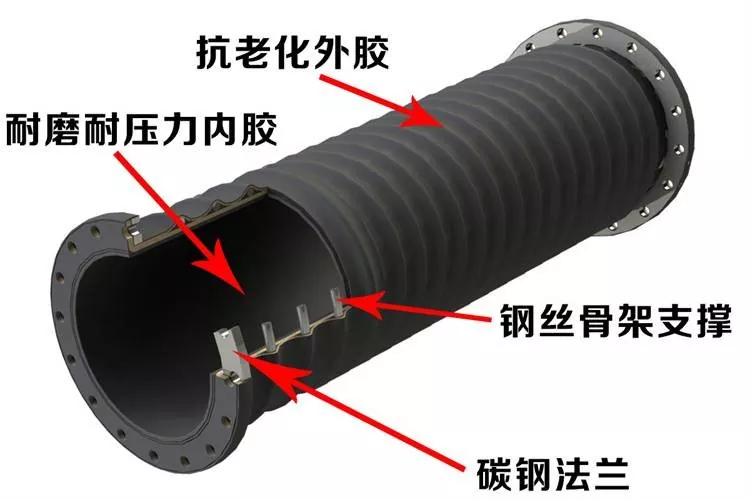

Ürün Yapısı İllüstrasyonu

Yapı: Aşınmaya dayanıklı İç Kauçuk, Takviye Katmanı, Spiral Çelik Tel Çerçeve, Dış Kauçuk ve Karbon Çelik Flanş

Ana Yapı Açıklaması

• İç Kauçuk Katman:
Taşıma ortamıyla doğrudan temas eder. Uygun kauçuk malzemeleri su, çamur, mineral çamur, kum ve çakıl gibi ortamların yanı sıra gerçek çalışma koşullarına göre seçilebilir.

• Güçlendirilmiş Kumaş Katmanı:
Ana basınç yüküne dayanmak için çok katmanlı kord kumaşı/kumaş takviye yapısını kullanır.

• Spiral Çelik Tel Çerçeve:
Emme veya vakumlu taşıma gerektiren yapısal çözümler için kullanılır ve hortum gövdesine destek sağlar.

• Dış Kauçuk Katman:
Harici koruma sağlar ve yaşlanma direnci, aşınma direnci ve dış mekan çalışma koşullarına göre seçilebilir.

• Uç Flanşı:
Karbon çeliği veya paslanmaz çelik flanşlarla donatılabilir ve müşteri standartlarına, boyutlarına veya çizimlerine göre eşleştirilebilir.

Temel Avantajlar

Büyük Çaplı Taşıma:
Büyük akışlı medyanın taşınmasına uygun, çeşitli geniş çap özellikleri mevcuttur. Gerçek mevcut çap aralığı teknik gereksinimlere göre onaylanacaktır.

Emme ve Deşarj Uyarlanabilirliği:
Yapısal konfigürasyona göre ortam emme, boşaltma veya kombine emme ve boşaltma taşıması için kullanılabilir.

Kullanışlı Flanş Bağlantısı:
Flanşlar GB, DIN, ANSI, JIS, ASME gibi ortak standartlara ve müşteri çizimlerine göre yapılandırılabilir.

Opsiyonel Aşınmaya Dayanıklı Çözümler:
Çamur, mineral çamuru, kum ve çakıl gibi aşındırıcı ortamlar için aşınma koşullarına göre uygun iç kauçuk ve takviye yapıları seçilebilir.

Esnek Bağlantı:
Kauçuk hortumlar, ekipman titreşimi, boru hattı yer değiştirmesi ve kurulum sapması koşullarına uygun belirli bükülme ve yer değiştirme uyarlanabilirliği sağlar.

Çalışma Koşullarına Göre Özelleştirilmiş:
Çap, uzunluk, basınç, vakum basıncı, sıcaklık, kauçuk malzeme, flanş özellikleri ve renge göre OEM ve standart dışı özelleştirme mevcuttur.

Teknik Özellikler

Aşağıdaki parametreler mevcut ürün bilgilerinden derlenmiştir. Farklı çaplar, yapılar, uzunluklar ve çalışma koşulları nihai performansı etkileyebileceğinden resmi satın almada onaylanmış teknik parametreler/çizimler geçerli olacaktır.

Şartname Onay Notu:
Orijinal ürün bilgisinde iki farklı çap aralığı tanımı bulunur: “DN100–DN1000” ve “DN100–DN2000”, mevcut parametre tablosunda ise DN500'e kadar listelenmektedir. Web sitesinde tutarsız bilgilerden kaçınmak için, yayınlamadan önce nihai büyük çap tedarik aralığının gerçek üretim ve tedarik yeteneklerine göre doğrulanması tavsiye edilir.

Uygulama Senaryoları

madencilik

Mineral bulamaç, atık ve bulamaç içeren parçacıkların taşınmasında kullanılır.

Aşındırıcılığı yüksek ortamlar için iç kauçuk malzeme ve takviye yapısı parçacık boyutuna, konsantrasyonuna, akış hızına ve basınca göre seçilmelidir.

Tarama

Tarama gemileri, çamur pompaları, çamur boşaltma boru hatları ve bazı su altı taşıma sistemleri için uygundur.

Çamur, çamur, kum ve diğer malzemelerin emilmesi ve boşaltılması için kullanılabilir.

Limanlar ve Terminaller

Büyük çap kapasitesi ve esnek bağlantı gerektiren sıvı veya malzeme taşıma sistemlerinde kullanılır.

Flanş özellikleri, saha bağlantı gereksinimlerine göre yapılandırılabilir.

Kum ve Çakıl

Kum, çakıl, su-kum karışımları, harç ve diğer parçacık içeren malzemelerin taşınması için uygundur.

Aşınmaya dayanıklı yapılar, gerçek aşınma koşullarına göre seçilebilir.

Çelik Endüstrisi

Endüstriyel su, bulamaç, mineral bulamaç ve bazı endüstriyel ortamların taşınmasında kullanılabilir.

Ayrıca büyük ölçekli ekipmanlar arasındaki esnek boru hattı bağlantıları için de uygundur.

İnşaat ve Mühendislik

Basınç seviyesi, orta ve yapısal konfigürasyona göre inşaat ekipmanlarında ve mühendislik projelerinde sıvı veya malzeme taşıma amaçlı uygulanabilir.

Endüstriyel Malzeme Transferi

Enerji, su arıtma ve mühendislik ekipmanları gibi endüstriyel taşıma sistemleri için uygundur.

Medyaya ve gerçek çalışma koşullarına göre özelleştirilmiş çözümler mevcuttur.

Seçim Kılavuzu ve Satın Alma Onayı

Büyük Çaplı Emme ve Basma Flanşlı Kauçuk Hortum satın alırken sadece iç çapa göre fiyat verilmesi tavsiye edilmez.

Emme ve tahliye hortumları için vakum basıncı, orta aşınma, sıcaklık ve flanş bağlantı gereksinimleri, nihai yapı konfigürasyonunu ve servis performansını etkileyecektir.

• Önce taşıma ortamını onaylayın:
Su, deniz suyu, bulamaç, mineral bulamaç, atık, kum, çakıl veya diğer endüstriyel ortamlar.

• Çalışma koşullarını doğrulayın:
Akış hızı, çalışma basıncı, çalışma vakum basıncı, orta sıcaklık, orta konsantrasyon ve parçacık boyutu.

• Kurulum gereksinimlerini onaylayın:
İç çap, uzunluk, bükme/yer değiştirme gereksinimleri, flanş standardı, flanş boyutları ve sızdırmazlık yüzeyi tipi.

• Mineral bulamaç, atık ve kum/çakıl gibi yüksek aşınmaya sahip uygulamalar için:
Aşınmaya dayanıklı iç kauçuk çözümü onaylanmalıdır.

• Emme veya vakumlu taşıma uygulamaları için:
Vakum basınç seviyesi belirtilmeli ve spiral çelik tel çerçevenin gerekli olup olmadığı doğrulanmalıdır.

• Standart dışı projeler için:
Teknik doğrulama için çizimler, eski hortum örnekleri veya gerçek bağlantı boyutlarının sağlanması tavsiye edilir.

Çalıştırma Önlemleri

· Çalışma basıncı, vakum basıncı ve sıcaklığı, onaylanmış hortum modelinin izin verilen aralığını aşmayacaktır. Özel sınırlamalar ürün teknik onay belgelerine tabi olacaktır.

· Kum ve mineral bulamaç gibi aşındırıcı ortamları taşırken, gerçek aşınma koşullarına göre uygun iç kauçuk yapı seçilmeli ve hortum gövdesi düzenli olarak kontrol edilmelidir.

· Flanş kurulumundan önce, kurulum sırasında zorla hizalamayı önlemek için flanş standardını, cıvata deliği aralığını, sızdırmazlık yüzeyini ve cıvata bağlantı boyutlarını kontrol edin.

· Emme uygulamaları için vakum gereksinimi ve spiral çelik tel takviye konfigürasyonu doğrulanmalıdır. Anormal hortum düzleşmesi, çökmesi veya deformasyonu meydana gelirse hortumu kullanmayı bırakın ve çalışma koşullarını kontrol edin.

· Kurulum ve taşıma sırasında, bağlantı parçalarına ve hortum gövdesine gelebilecek hasarı azaltmak için flanş uçlarına gereksiz darbe, sıkıştırma veya sürüklemeden kaçının.

· Özel kimyasal ortamlar, yüksek sıcaklıktaki ortamlar veya standart dışı çalışma koşulları için, satın almadan önce ortamın bileşimi ve sıcaklığı gibi bilgileri sağlayın. Teknik personel malzeme uyumluluğunu teyit edecektir.

Bakım ve Hizmet Ömrü Yönetimi

Büyük çaplı kauçuk hortumların gerçek hizmet ömrü, taşıma ortamına, basınca, vakum basıncına, sıcaklığa, bükülmeye, kurulum koşuluna ve kullanım sıklığına bağlıdır.

Bu nedenle bakım aşağıdakilere odaklanmalıdır:

Düzenli Denetim + Çalışma Durumu Kayıtları + Anormal Koşulların Zamanında Ele Alınması

· Dış kauçuk katmanda çatlak, anormal aşınma, şişkinlik veya başka görünür hasar olup olmadığını düzenli olarak kontrol edin.

· Flanş bağlantı alanında gevşeklik, sızıntı veya anormal deformasyon olup olmadığını kontrol edin.

· Emme ve boşaltma işlemleri sırasında hortumun durumunu kontrol edin; anormal düzleşme, çökme veya deformasyon olup olmadığına dikkat edin.

· Mineral bulamacı ve kum/çakıl gibi aşındırıcı ortamlar için, gelecekteki seçim optimizasyonuna referans olarak aşınma koşullarını gerçek kullanıma göre kaydedin.

· Hortum hizmet dışı olduğunda keskin nesnelerle uzun süreli sıkıştırmadan kaçının. Taşıma ve depolama sırasında gereksiz bükülme ve darbeleri en aza indirin.

· Anormal basınç, bariz sızıntı, yapısal hasar veya anormal bağlantı meydana gelirse hortumu kullanmayı bırakın ve teknik inceleme yapın.

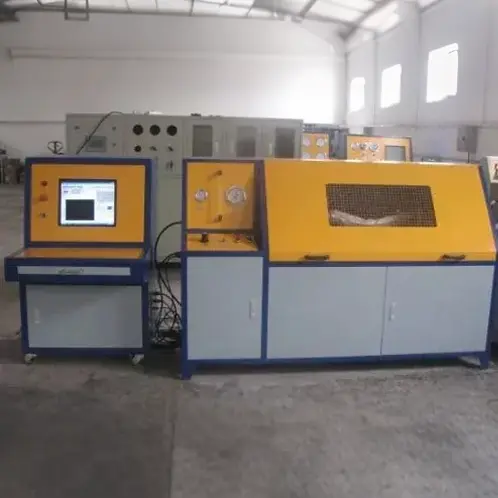

Kalite Kontrol ve Teslimat

Mevcut ürün bilgilerine göre, bitmiş ürünler, aşağıdakiler de dahil olmak üzere ürün özelliklerine ve müşteri gereksinimlerine göre incelenebilir:

· Dış görünüş

· İç çap

· Dış çap

· Uzunluk

· Flanş boyutları

· Basınç

· Vakum / Negatif basınç

· Sertlik

· Kauçuk performansı

Müşterilerin özel test gereksinimleri varsa, sipariş vermeden önce muayene maddeleri ve kabul standartları onaylanmalıdır.

Özelleştirilmiş ürünler için teknik özellikler, flanş gereklilikleri, basınç seviyesi, vakum basıncı, taşıma ortamı ve teslimat gereklilikleri teknik onay aşamasında doğrulanabilir.

SSS

1. Büyük Çaplı Emme ve Tahliye Kauçuk Hortumu için hangi özellikler mevcuttur?

Mevcut parametre bilgileri, DN100, DN150, DN200, DN250, DN300, DN400 ve DN500 mm dahil olmak üzere yaygın iç çapları listeler. Daha büyük boyutlar proje gereksinimlerine göre teknik olarak onaylanabilir.

2. Hortuma flanş takılabilir mi?

Evet. Ürün flanş bağlantılarını kullanır ve GB, DIN, ANSI, JIS, ASME standartlarına veya müşteri çizimlerine göre donatılabilir.

3. Maden çamuru ve atıklarının taşınmasında kullanılabilir mi?

Evet. Bulamaç konsantrasyonuna, parçacık boyutuna, akış hızına, basınca ve sıcaklığa göre aşınmaya dayanıklı uygun yapılar seçilebilir. Nihai çözüm, fiili çalışma koşullarına göre teyit edilecektir.

4. Tarama projeleri için kullanılabilir mi?

Evet. Hortum, tarama sisteminin ortamına, basıncına, vakum gereksinimlerine ve kurulum yöntemine göre seçilebilir.

5. Çizimlere göre özelleştirilebilir mi?

Evet. Müşteriler, hortum gövdesini ve flanş yapısını doğrulamak için çizimler, örnekler veya ayrıntılı teknik parametreler sağlayabilirler.

6. MOQ nedir?

Minimum Sipariş Adedi ürün tipine, spesifikasyona, uzunluğa ve kişiselleştirme gereksinimlerine bağlıdır.

Standart ürünler küçük miktarlarda satın almayı destekleyebilir. Belirli miktar teklif sırasında teyit edilecektir.

7. Örnekler sağlanabilir mi?

Bazı standart ürünler numune veya numune desteği sağlayabilir. Numune maliyeti ve nakliye maliyeti, özel ürün ve sipariş durumuna göre teyit edilecektir.

8. Teslim süresi nedir?

Standart ürünler genellikle 7-20 iş günü gerektirir.

Özelleştirilmiş ürünler, büyük çaplı hortumlar ve özel spesifikasyonlar için teslimat süresi yapı, miktar ve üretim gereksinimlerine göre teyit edilecektir.

Sipariş vermeden önce net bir teslimat programı sağlanacaktır.

9. Toplu siparişlerde kalite nasıl garanti edilir?

Kalite kontrolleri, görünüm, boyutlar, flanş, basınç ve vakum testleri dahil olmak üzere ürün spesifikasyonlarına ve müşteri gereksinimlerine göre gerçekleştirilebilir.

Özel muayene öğeleri satın almadan önce onaylanmalıdır.
