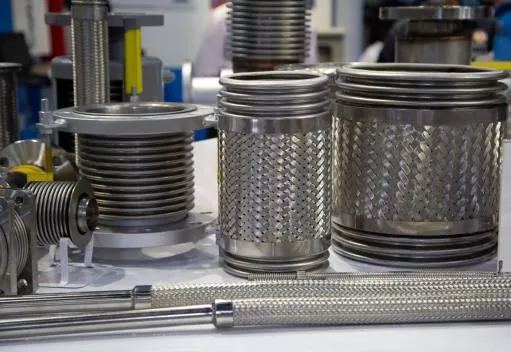

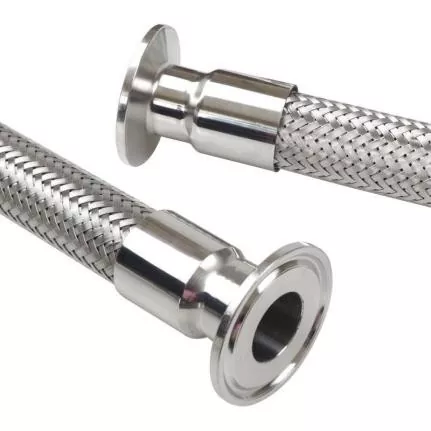

Çelik Tel Örgülü Metal Hortum

JIDONGDA Çelik Tel Örgülü Metal Hortum, titreşim direnci, yanlış hizalamayı karşılama yeteneği ve aşırı sıcaklık ve basınç koşulları altında dayanıklılık gerektiren zorlu sıvı ve gaz taşıma sistemleri için özel olarak tasarlanmıştır. Standart kauçuk hortumlardan veya sert borulardan farklı olarak bu ürün, oluklu metal borunun esnekliğini tel örgünün sağladığı basınç direnciyle birleştirir. Bu, kurulum zorlukları, sert borularda titreşimden kaynaklanan arızalar ve geleneksel hortumların kısa servis ömrü gibi yaygın endüstriyel sorunların çözülmesini sağlar.

Ürünler, GB/T 14525, ISO 10380 ve EJMA dahil olmak üzere uluslararası standartlarla tamamen uyumludur. İyileştirilmiş üretim süreçleri ve kapsamlı kalite kontrol sistemi sayesinde ürünlerimiz küresel endüstriyel standartları karşılar ve en zorlu ortamlarda çalışmaya uygundur.

Ürün Tasarımı ve Malzeme Avantajları

1. İç Oluklu Katman

Oluklu borulardan (malzeme: 304, 316 veya 316L kalite paslanmaz çelik) üretilen bu katman, hem yüksek hem de düşük sıcaklıklarda mükemmel korozyon direnci ve performans stabilitesi sunarken, tıkanma riski olmadan ortamın engelsiz akışını sağlar. Esnek oluklu yapısı, taşıma verimliliğinden ödün vermeden boru hattı deformasyonlarına uyum sağlayarak çeşitli düzlemlerdeki (eksenel, yanal ve açısal) yer değiştirmeleri barındırır.

2. Tel Örgü Takviye Katmanı

Hortumun basınç direncini ve yapısal bütünlüğünü önemli ölçüde artıran, tek veya çift paslanmaz çelik tel örgüden oluşan koruyucu bir katmandan oluşur. Sıkı örgü, iç hortumun yüksek basınç altında genleşmesini sınırlar, harici mekanik darbelere karşı korur ve boru hattı titreşimlerini sönümler, böylece uzun süreli çalışma sırasında hortumun hasar görmesini ve ortam sızıntısını önler.

Temel Ürün Özellikleri ve Avantajları

1. Olağanüstü Termal Direnç: -196°C ile +600°C arası çalışma sıcaklığı aralığı; aşırı çalışma koşulları altında özel ortamları (örneğin kriyojenik LNG, yüksek sıcaklıkta buhar, kızgın yağ) güvenilir bir şekilde taşıyabilmektedir.

2. Yüksek Basınç Güvenliği ve Dayanıklılığı: 3:1 patlama güvenlik faktörüyle 6 ila 250 bar çalışma basıncı aralığı; Ani basınç dalgalanmalarına karşı dayanıklı olup boru hattının yırtılma riskini ortadan kaldırır.

3. Etkili Titreşim Azaltma ve Ekipman Koruması: Pompalardan, kompresörlerden ve diğer ekipmanlardan gelen sürekli titreşimleri emer; boru sistemindeki stresi azaltır; Yardımcı ekipmanı korur ve sistemin genel servis ömrünü uzatır.

4. Termal genleşme ve daralmanın otomatik telafisi: Sıcaklık dalgalanmalarının neden olduğu yer değiştirmeleri otomatik olarak telafi eder, boru hattı gerilimini azaltır ve çatlamayı veya bağlantı sızıntısını önler.

5. Korozyon ve yaşlanma direnci: Asitleme ve pasivasyon işlemiyle paslanmaz çelikten üretilmiştir; asitlere, alkalilere ve tuzlara karşı dayanıklı olması, ürünleri kimya ve ilaç endüstrilerinin agresif ortamlarında kullanıma uygun hale getirir.

6. Kurulum esnekliği ve özel sipariş: Çeşitli endüstriyel bağlantı yöntemlerini (flanşlı, dişli, kaynaklı, hızlı bağlantı) destekler; hortum uzunluğunun, örgü katmanlarının sayısının ve montaj tasarımının özel proje gereksinimlerini karşılayacak şekilde özelleştirilmesine olanak tanır.

Titiz Kalite Kontrol Sistemi

1. Simüle Edilmiş Hizmet Durumu Testi

Kapsamlı testler (iç basınca maruz kalma, sürekli titreşim simülasyonu, eksenel yer değiştirme, tekrarlanan esneme ve termal genleşme/büzülme simülasyonu dahil) gerçek dünyadaki uzun vadeli endüstriyel çalışma koşullarını kopyalar.

2. Temel Kontrol Parametreleri

Profesyonel mühendisler, üretimin her aşamasında oluklu bölümün sağlamlığını, örgü bütünlüğünü, kaynak kalitesini, sızdırmazlığını ve bağlantı parçasının güvenilirliğini izleyerek müşteriye hatalı ürünlerin ulaşmamasını sağlar.

3. Özel Dinamik Performans Testi

Darbe testi: Yapısal stabiliteyi, yorulma mukavemetini ve dayanıklılığı doğrulamak için basınç dalgalanmalarını ve birleşik mekanik gerilimleri simüle eder.

Bağlantı mukavemeti testi: Güvenli bağlantı, sızdırmazlık ve yüksek düzeyde yapısal güvenlik sağlamak için kaynakların ve bağlantı düzeneklerinin çekme ve yük testleri.

Anahtar Uygulama Alanları

1. Enerji Sektörü: Enerji üretim ekipmanları, buhar taşıma sistemleri, LNG ekipmanları ve enerji altyapı projeleri.

2. Kimya Endüstrisi: Kimyasal üretim tesisleri, aşındırıcı ortamların (asitler, alkaliler) taşınması ve kimya tesisi boru sistemleri.

3. HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme ekipmanları; endüstriyel kazanlar; ve bina havalandırma ve ısıtma sistemleri.

4. Hassas Üretim: Gıda işleme, ilaç üretimi ve hassas ekipmanlarda sıvı taşınması.

5. Mekanik Ekipman: Pompa ve kompresör bağlantıları, hidrolik sistemler ve endüstriyel ekipman boruları.

Endüstriyel Uygulama Örnekleri

Örnek 1: Bir yarı iletken üretim tesisinde soğutma sistemi boru hattının yükseltilmesi

Büyük bir yarı iletken plaka üretim tesisi, yüksek sıcaklıklar ve ekipman titreşimi nedeniyle standart PVC soğutma hortumlarının erken aşınması ve çatlaması nedeniyle sorunlarla karşı karşıya kaldı. Bunları JIDONGDA DN85 304 paslanmaz çelik tel örgülü metal hortumlarla değiştirdikten sonra sistem, ±30 mm'lik termal genleşme/büzülme kaymalarını karşılayabildi; hortumlar ekipman titreşimini etkili bir şekilde emdi ve su sızıntısı ve malzeme bozulmasıyla ilgili sorunları tamamen çözdü. Ekipman, sızıntı veya yapısal hasar olmadan 27 ay boyunca sürekli olarak çalışarak üretim süreci istikrarını önemli ölçüde artırdı.

Örnek 2: Bir kimya tesisinde yüksek sıcaklıkta buhar taşıma projesi

Güneydoğu Çin'deki bir kimya fabrikası, sık sık termal genleşme ve daralma döngülerine maruz kalan 280°C'de buhar boru hatlarını işletiyordu. Geleneksel sert borular gerilim çatlamasına eğilimliyken, standart hortumlar yüksek sıcaklıklara ve basınçlara karşı yeterli dirence sahip değildi. Projede özel yapım JIDONGDA çift katmanlı tel örgülü metal hortumlar kullanıldı. Yüksek ısı direnci ve yer değiştirmeyi telafi etme yeteneği sayesinde hortumlar bir yıl boyunca sızdırmaz bir şekilde çalışarak bakım sıklığını önemli ölçüde azalttı ve işletme maliyetlerini düşürdü.

Teknik özellikler

Sıkça Sorulan Sorular

S1: JIDONGDA metal hortumları için hangi paslanmaz çelik kaliteleri kullanılıyor ve doğru olanı nasıl seçerim?

C: Üç standart malzeme sunuyoruz: 304, 316 ve 316L. 304 kalite, optimum maliyet ve performans dengesini sunarak genel endüstriyel uygulamalara (su, gaz) uygun hale getirir; 316 kalite, asidik ve alkali ortamlarda üstün korozyon direnci sağlayarak kimya endüstrisi ve denizcilik uygulamaları için idealdir; 316L sınıfı, son derece agresif ortamlarda ve aşırı yüksek sıcaklıklarda kullanılmak üzere tasarlanmış ultra düşük karbonlu bir malzemedir. İsteğe göre başka malzemeler kullanılarak da imalat yapılabilir.

S2: JIDONGDA Çelik Tel Örgülü Metal Hortumlar, yüksek sıcaklıktaki buharı uzun süre taşımak için kullanılabilir mi?

C: Evet, yapabilirler. Bu ürün, yüksek sıcaklıkta çalışma için optimize edilmiştir ve -196°C ila +600°C sıcaklık aralığında buhar ve yüksek sıcaklıktaki ortamların taşınması için uygundur. Çift katmanlı çelik tel örgü, yüksek basınç altında stabilite sağlarken hassas kaynak, buhar sızıntısını önler; Ürün, endüstriyel kazanlarda ve enerji santrali buhar sistemlerinde yaygın olarak kullanılmakta olup güvenilir ve dayanıklı performans sağlamaktadır.

S3: JIDONGDA metal hortumlar için özel üretim sunuyor mu?

C: Evet, çok çeşitli özel tasarım ve üretim hizmetleri sunuyoruz. Hortum uzunluğu, örgü katmanlarının sayısı, uç bağlantı türleri ve ürün tasarımının tümü, belirli boru düzeninin yanı sıra basınç, sıcaklık ve ortam gereksinimlerine göre de uyarlanabilir. Kendi üretim tesislerimizden ve kalifiye mühendislerden oluşan bir ekibimizden yararlanarak, çok çeşitli karmaşık endüstriyel projeler için tüm kurulum ve işletme gereksinimlerini karşılamak üzere tasarlanmış kapsamlı çözümler sunuyoruz.
