Çift Küreli Kauçuk Genleşme Derzi Boru Hattı Esnekliğini ve Titreşim Kontrolünü Nasıl Geliştirebilir?

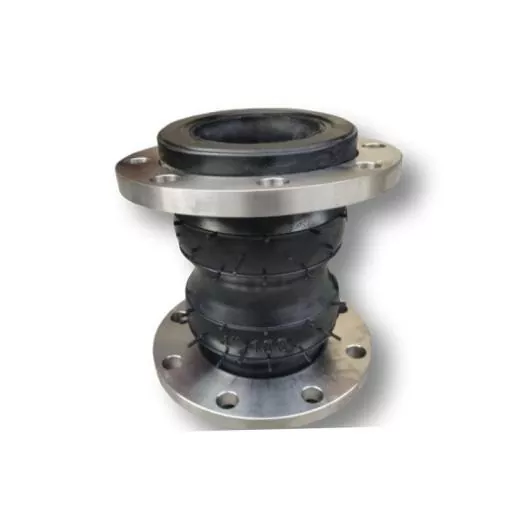

JidongdasağlarÇift Küre Kauçuk KompansatörGüvenilir titreşim yalıtımı, hareket dengeleme ve bağlantı esnekliği gerektiren endüstriyel boru hattı sistemleri için. Çift küre kauçuk gövde, güçlendirilmiş kumaş katmanları ve paslanmaz çelik ağ korumasıyla tasarlanan bu esnek bileşen, pompalar, kompresörler, su sistemleri, hava, yağ, hafif kimyasallar ve diğer endüstriyel sıvıları içeren zorlu boru uygulamaları için uygundur.

Çift küreli genleşme derzi, boru hattı hareketini absorbe ederken, bağlı ekipmandan boru sistemine aktarılan titreşimi ve gerilimi azaltmaya yardımcı olacak şekilde tasarlanmıştır. Tek küreli yapıyla karşılaştırıldığında iki küreli geometrisi daha fazla esneklik ve hareket emilimi sağlar. JIDONGDA, çok katmanlı kumaş takviyesi ve harici paslanmaz çelik ağ katmanı ile EPDM, NBR ve Neopren gibi malzemeler kullanılarak güçlendirilmiş kauçuk genleşme derzleri sunmaktadır. Tasarıma bağlı olarak mevcut spesifikasyonlar DN32–DN600, PN10/PN16/PN25 basınç sınıflarını ve -20°C ile +120°C arasındaki sıcaklık aralıklarını kapsayabilir ve daha yüksek sıcaklıklar için özel bileşikler mevcuttur.

İçindekiler

1. Çift Küre Kauçuk Kompansatör Nedir?
2. Endüstriyel Boru Sistemlerinde Neden Önemlidir?
3. Eklem Nasıl İnşa Edilir?
4. Başlıca Performans Avantajları Nelerdir?
5. Alıcılar Hangi Teknik Özellikleri Kontrol Etmeli?
6. Nerede Kullanılabilir?
7. Alıcılar Doğru Modeli Nasıl Seçmeli?
8. Kurulum Sırasında Nelere Dikkat Edilmelidir?
9. Sıkça Sorulan Sorular
10. Özelleştirilmiş Çözümü Nasıl Talep Edebilirsiniz?

Çift Küre Kauçuk Kompansatör Nedir?

Çift küre kauçuk genleşme derzi, iki küresel kauçuk bölümden oluşan esnek bir boru hattı bağlantı bileşenidir. Birincil amacı, ekipman ile bağlı borular arasındaki hareketi sağlamak ve titreşimin iletimini azaltmaktır.

Sert boru bağlantılarının aksine esnek kauçuk yapı eksenel, yanal ve açısal harekete yanıt verebilir. Bu, bağlantının özellikle titreşim ve basınç dalgalanmalarının boru hatları üzerinde ilave baskı oluşturabileceği dönen veya ileri geri hareket eden ekipmanların çevresinde kullanışlı olmasını sağlar.

Çift küre konfigürasyonu, bir boru sistemi, geleneksel tek küreli konektörün sağlayabileceğinden daha fazla esneklik ve titreşim emilimi gerektirdiğinde özellikle kullanışlıdır. Küresel geometri, tüm hareketi sert bir bağlantı noktasında yoğunlaştırmak yerine, hareketi esnek kauçuk gövde aracılığıyla dağıtır.

Kauçuk genleşme derzlerini karşılaştıran alıcılar için çift küre tasarımı, çalışma basıncı, sıcaklık, ortam, hareket gereksinimleri, flanş konfigürasyonu ve kurulum koşullarına göre değerlendirilmelidir.

Endüstriyel Boru Sistemlerinde Neden Önemlidir?

Endüstriyel boru hatları nadiren tamamen statik koşullara maruz kalır. Pompalar çalışır ve durur, kompresörler mekanik titreşim üretir, sıvılar basınç dalgalanmaları yaratır ve sıcaklık değişiklikleri bağlı bileşenlerin genleşmesine veya daralmasına neden olur.

Yeterli esneklik olmadığında bu dinamik kuvvetler doğrudan borulara, flanşlara, vanalara, pompalara ve diğer ekipmanlara aktarılabilir. Zamanla tekrarlanan yüklemeler yorgunluğa, bağlantı stresine, sızıntıya veya erken bileşen aşınmasına neden olabilir.

Esnek bir genleşme derzi bu etkilerin izole edilmesine yardımcı olur. Kauçuk gövdesi sert boru bölümleri arasında kontrollü bir hareket bölgesi sağlarken, takviye katmanları çalışma yükleri altında yapıyı destekler.

• Ekipmanın oluşturduğu titreşimi emer.
• Boru hattı hareketini telafi eder.
• Bağlantıların etrafındaki stres konsantrasyonunu azaltmaya yardımcı olur.
• Termal harekete ve kurulum toleranslarına uyum sağlar.
• Dinamik boru sistemlerinin daha kararlı çalışmasını destekler.
• Bağlı ekipmanın aşırı titreşim iletiminden korunmasına yardımcı olur.

Eklem Nasıl İnşa Edilir?

Esnek bir genleşme derzinin performansı büyük ölçüde geometrisine, kauçuk bileşiğine, takviye yapısına ve bağlantı tasarımına bağlıdır. Tipik bir güçlendirilmiş çift küre konfigürasyonu, çeşitli işlevsel katmanları birleştirir.

Çift Küreli Kauçuk Gövde

İki küreli geometri, birçok yöndeki hareketi yönetebilen esnek bir çalışma bölümü oluşturur. Kavisli yapı aynı zamanda tamamen rijit bir bağlantıya dayanmadan deformasyona da olanak tanır.

Çok Katmanlı Kumaş Takviyesi

Basınç direncini ve yorulma dayanıklılığını artırmak için kauçuk gövdeye kumaş takviyesi eklenmiştir. Donatı yapısı istenilen basınç sınıfına ve uygulama şartlarına göre seçilir.

Paslanmaz Çelik Hasır Koruması

Harici bir paslanmaz çelik ağ katmanı ek mekanik koruma ve yapısal destek sağlayabilir. Genleşme derzinin dinamik yüklere ve tekrarlanan titreşime maruz kaldığı ortamlarda özellikle değerlidir.

Flanşlı Bağlantı

Flanşlı uçlar, esnek bağlantıyı mevcut borulara bağlamak için pratik bir yöntem sağlar. Sızdırmazlık performansını korumak için doğru flanş boyutları, cıvata modelleri, conta seçimi ve hizalama önemlidir.

Başlıca Performans Avantajları Nelerdir?

Çift küre kauçuk genleşme derzinin değeri, basit boru hattı esnekliğinin ötesine uzanır. Yapısı, endüstriyel boru sistemlerinde karşılaşılan çeşitli genel zorlukları giderir.

Bu özellikler, ürünü geleneksel sert konnektörün yeterli esneklik veya titreşim izolasyonu sağlayamadığı uygulamalar için uygun hale getirir.

Alıcılar Hangi Teknik Özellikleri Kontrol Etmeli?

Esnek bir bağlantının seçimi, yalnızca nominal bir boru çapı seçmek yerine, gerçek çalışma koşullarıyla başlamalıdır. Çift küre tasarımını değerlendirirken aşağıdaki özellikler özellikle önemlidir.

Gerçek seçim her zaman komple sistem tasarımına dayanmalıdır. Basınç, sıcaklık, akışkan bileşimi, hareket genliği, flanş boyutları ve kurulum ortamı üretimden önce doğrulanmalıdır.

Nerede Kullanılabilir?

Çift küreli esnek bağlantı özellikle titreşimin, hareketin veya mekanik stresin tamamen ortadan kaldırılamadığı boru sistemleriyle ilgilidir.

Pompa ve Kompresör Sistemleri

Pompalar ve kompresörler mekanik titreşimin yaygın kaynaklarıdır. Ekipmanın yakınına esnek bir bağlantı kurmak, titreşimin bağlı boru hattına aktarımını sınırlandırmaya yardımcı olabilir.

Su ve Sıvı Boruları

Su arıtma, endüstriyel su sirkülasyonu ve genel sıvı taşıma sistemleri, esnek bağlantıları korurken hareketi karşılamak için kauçuk genleşme derzlerini kullanabilir.

Endüstriyel Proses Hatları

Uyumlu yağlar, hava, hafif kimyasallar ve diğer endüstriyel sıvıları taşıyan sistemler, gerekli ortam direncine göre farklı kauçuk bileşikleri kullanabilir.

Karmaşık Boru Hattı Düzenleri

Çoklu boru bölümlerinin, ekipman bağlantılarının ve yapısal toleransların hizalama zorlukları yarattığı durumlarda, uygun şekilde seçilmiş esnek bir bağlantı ek hareket kapasitesi sağlayabilir.

Alıcılar Doğru Modeli Nasıl Seçmeli?

Tedarik ekipleri, fiyat teklifi talep ederken ayrıntılı işletim bilgileri sağlamalıdır. Bu, üreticinin kauçuk bileşiğini, takviyeyi, boyutu, basınç değerini ve bağlantı konfigürasyonunu gerçek uygulamayla eşleştirmesine olanak tanır.

1. Boru çapını doğrulayın:Gerekli DN'yi veya nominal boru boyutunu tanımlayın.
2. Çalışma basıncını kontrol edin:Normal ve geçici çalışma koşullarına uygun bir basınç sınıfı seçin.
3. Çalışma sıcaklığını tanımlayın:Hem normal sıcaklığı hem de potansiyel tepe sıcaklığını göz önünde bulundurun.
4. Ortamı belirtin:Su, yağ, hava, kimyasallar ve diğer sıvılar farklı kauçuk bileşikleri gerektirebilir.
5. Hareketi ölçün:Beklenen eksenel, yanal ve açısal hareketi belirleyin.
6. Flanş boyutlarını onaylayın:Cıvata deliği modelleri ve bağlantı boyutları boru hattına uygun olmalıdır.
7. Kurulum ortamını göz önünde bulundurun:Dış mekana maruz kalma, titreşim yoğunluğu ve çevredeki ekipmanlar son konfigürasyonu etkileyebilir.

Bu ayrıntıların erken sağlanması, spesifikasyon hatalarını azaltabilir ve OEM özelleştirmesini daha verimli hale getirebilir.

Kurulum Sırasında Nelere Dikkat Edilmelidir?

Düzgün tasarlanmış bir genleşme derzi bile doğru kurulum gerektirir. Esnek gövde, uygun boru desteği veya hizalamanın yerine geçmemelidir.

• Cıvataları sıkmadan önce flanş hizalamasını kontrol edin.
• Uyumlu contalar ve doğru şekilde belirlenmiş bağlantı elemanları kullanın.
• Kurulum sırasında aşırı germe, sıkıştırma veya bükmeden kaçının.
• Bitişik boruların uygun şekilde desteklendiğinden emin olun.
• Keskin nesnelerin veya harici bileşenlerin kauçuk gövdeye zarar vermesini önleyin.
• Çalışma hareketinin tasarlanan dengeleme aralığında kaldığını doğrulayın.
• Bağlantıyı gözle görülür aşınma, çatlama, deformasyon veya bağlantı sorunları açısından düzenli aralıklarla inceleyin.

Doğru kurulum, bağlantının amaçlanan tasarımına göre performans göstermesine yardımcı olur ve esnek eleman üzerindeki gereksiz mekanik yükü azaltabilir.

Sıkça Sorulan Sorular

1. Çift Küre Kauçuk Kompansatörün ana avantajı nedir?

Temel işlevsel avantajı, çift küreli esnek yapısı sayesinde artırılmış hareket emilimi ve titreşim yalıtımı sağlama yeteneğidir.

2. Kauçuk gövde için hangi malzemeler mevcuttur?

Yaygın malzeme seçenekleri arasında EPDM, NBR ve Neopren bulunur. Çalışma ortamı veya sıcaklığı özel bir formülasyon gerektirdiğinde özelleştirilmiş kauçuk bileşikleri de düşünülebilir.

3. Hangi basınç değerleri mevcut?

Yapıya ve uygulama gereksinimlerine bağlı olarak PN10, PN16 veya PN25 çalışma basıncı sınıflarına göre konfigürasyonlar tasarlanabilmektedir.

4. Hangi boyutlar özelleştirilebilir?

Referans verilen ürün yelpazesi DN32'den DN600'e kadar olup, proje gereksinimlerine ve mühendislik spesifikasyonlarına göre daha büyük boyutlar da düşünülebilir.

5. Pompa ve kompresörlerin yakınında kullanılabilir mi?

Evet. Pompalar ve kompresörler tipik kurulum konumlarıdır çünkü bu makineler bağlı boru hatlarından yalıtılması gereken titreşim ve dinamik yükler üretebilir.

6. Bağlantı türü özelleştirilebilir mi?

Evet. Flanşlı bağlantılar mevcuttur ve boru hattı konfigürasyonuna ve proje gereksinimlerine göre özel olarak tasarlanmış bağlantı parçaları geliştirilebilir.

Özelleştirilmiş Çözümü Nasıl Talep Edebilirsiniz?

Endüstriyel alıcılar için doğru esnek bağlantının seçilmesi, ürün özellikleri ile sistem mühendisliğinin birleşimidir. JIDONGDA, farklı çapları, kauçuk bileşenlerini, takviye yapılarını, basınç gereksinimlerini ve bağlantı konfigürasyonlarını kapsayan özelleştirilmiş kauçuk genleşme derzi çözümleri sunar. Fiyat teklifi talep ederken mümkün olduğunda boru boyutunu, çalışma basıncını, sıcaklığı, ortamı, hareket gereksinimlerini, flanş boyutlarını ve uygulama ortamını sağlayın. Bu ayrıntılar, üreticinin uygun konfigürasyonu daha doğru bir şekilde değerlendirmesine olanak tanır.

Bir pompa, kompresör, su boru hattı, endüstriyel proses sistemi veya diğer zorlu uygulamalar için güvenilir ve esnek bir bağlantı arıyorsanız,bize UlaşınJidongda ile çalışma koşullarınızı, özelleştirme gereksinimlerinizi, teknik özelliklerinizi ve toplu sipariş ihtiyaçlarınızı görüşmek için.
