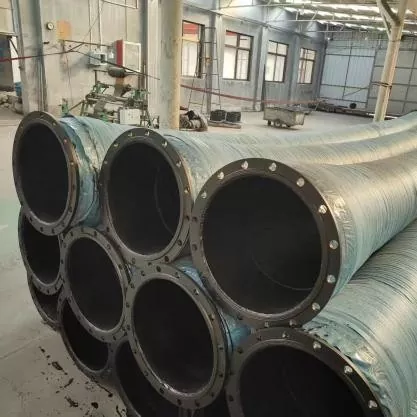

Çelik Tel Spiral Takviyeli Büyük Çaplı Kauçuk Hortum

JIDONGDA Çelik Tel Spiral Takviyeli Büyük Çaplı Kauçuk Hortum, yüksek basınç, yüksek akış hızları ve önemli darbe yükleri ile karakterize edilen ağır hizmet uygulamaları için tasarlanmıştır. Yapısı, yüksek performanslı kompozit kauçukla birleştirilmiş yüksek mukavemetli çelik telden yapılmış çok katmanlı bir takviye yapısına sahiptir; tüm bileşenler tek bir yüksek sıcaklıkta vulkanizasyon işlemiyle oluşturulur. Bu, madenler, kıyı alanları ve açık hava inşaat sahaları gibi zorlu ortamlarda istikrarlı ve dayanıklı performans sağlar.

Çelik Tel Spiral Takviyeli Büyük Çaplı Kauçuk Hortum, mükemmel esnekliği yüksek yük taşıma kapasitesiyle birleştirir. Ekipman titreşimlerini emer, kurulumdaki yanlış hizalamaları ve termal genleşmeyi veya büzülmeyi telafi eder ve sürekli iç basınç dalgalanmalarının yanı sıra dış darbelere de dayanır. Standart kumaşla güçlendirilmiş kauçuk hortumlarla karşılaştırıldığında bu ürün önemli avantajlar sunar: vakumla çökmeye karşı direnç, boyutsal stabilite (gerilmeye karşı direnç) ve yüksek aşınma direnci. Bu da onu, çamurlu ve dökme malzemelerin uzun mesafelere taşınması için tasarlanmış büyük ölçekli endüstriyel boru hatlarının kritik bir bileşeni haline getiriyor.

Çok katmanlı yapı ve temel avantajlar

1. Aşınmaya dayanıklı iç çalışma katmanı

Aşınmaya karşı son derece dayanıklı doğal ve sentetik kauçuk karışımından üretilen pürüzsüz iç katman, akış direncini en aza indirir. Kum ve çakıl parçacıklarının neden olduğu erozyona ve aşınmaya karşı dayanıklıdır, mineral cevheri, deniz çamuru ve kül birikintileri gibi malzemelerle temas ettiğinde iç duvarın aşınmasını yavaşlatır.

2. Spiral çelik tel takviye katmanı

Çok sayıda yüksek mukavemetli çelik tel teli sabit bir açıda spiral olarak sarılarak dört temel işlevi yerine getiren birincil yük taşıyan çerçeveyi oluşturur:

- Nominal basıncı artırır

- Negatif basınca karşı yüksek direnç sağlayarak emme işlemleri sırasında çökmeyi önler

- Hortum gövdesinin basınç altında radyal genleşmesini sınırlar

- Genel yapısal stabiliteyi ve darbe direncini artırır

3. Ara tampon katmanı

Takviye katmanı ile dış kauçuk kaplama arasında yer alan elastik bir kauçuk katman; anlık basınç dalgalanmalarının etkisini dağıtır, katman ayrılması riskini azaltır ve uzun süreli döngüsel sıvı pompalaması sırasında yorulma direncini önemli ölçüde artırır.

4. Hava koşullarına dayanıklı dış koruyucu katman

Çeşitli dış etkenlere dayanacak şekilde tasarlanmış, modifiye edilmiş, yaşlanmaya dayanıklı bir dış kauçuk kapak: Çevresel etkilerden kaynaklanan UV bozulması, sanayi bölgelerinde ozon çatlaması, kıyı bölgelerinde tuz spreyi korozyonu ve kaldırma ve kurulum sırasında mekanik aşınma.

Anahtar Uygulama Alanları

1. Madencilik endüstrisi taşıma sistemleri: maden bulamacının, atıkların, kömür bulamacının ve işleme malzemelerinin taşınması; yüksek kum içerikli bulamaçların pompalanması ve vakum işlemleri için uygundur.

2. Liman tarama ve arazi ıslahı: deniz kumu, nehir alüvyonu ve dolgu malzemelerinin taşınması için tarama boru hatlarıyla birlikte kullanılır; açık deniz operasyonları için yüzer boru hattı konfigürasyonları mevcuttur.

3. Petrol ve gaz endüstrisi: sondaj çamurunun, endüstriyel dolaşımdaki sıvıların ve ilgili malzemelerin taşınması.

4. Mühendislik makineleri ve pompa istasyonları: büyük tarak gemileri, endüstriyel su pompaları ve ağır ekipmanlar için boru hattı bağlantıları; çalışma sırasında titreşim sönümleme.

5. Enerji ve çevre sektörleri: Enerji santrallerinde kükürt giderme, fırın külü/cüruf nakliyesi ve endüstriyel atık arıtma boruları için çamur sirkülasyonu.

6. Metalurji endüstrisi: yüksek derecede aşındırıcı mineral tozlarının ve granüler eritme ortamlarının sürekli taşınması.

Temel Ürün Özellikleri

1. Basınca ve darbeye karşı üstün direnç sağlayan çok katmanlı spiral çelik tel yapı.

2. Mükemmel negatif basınç direnci; Hem emme hem de boşaltma uygulamaları için uygundur ve vakum altında hortumun çökmesini önler.

3. Büyük çaplı üretim kabiliyeti; Düşük sıvı direnci, daha yüksek taşıma verimliliği sağlar.

4. Yüksek esneklik ve telafi yetenekleri; Ekipman titreşimini emer ve boru sistemindeki stres konsantrasyonlarını ortadan kaldırır.

5. Entegre aşınma ve hava koşullarına dayanıklılık; madenler ve açık deniz platformları gibi zorlu ortamlarda güvenilir hizmet ömrü sağlar.

6. Düşük bakım maliyetleri; kurulum, sökme ve yerinde değiştirme kolaylığı, ekipmanın arıza süresini en aza indirir.

Özel yapılandırma seçenekleri

1. Geliştirilmiş poliüretan (PU) iç astar.

2. Mineral bulamaç pompalama için özel ultra aşınmaya dayanıklı tasarım.

3. Isıya dayanıklı versiyon (120°C'nin üzerindeki sıcaklıklarda sürekli çalışma için).

4. Yağa dayanıklı kauçuk bileşiği.

5. Anti-statik ve patlamaya dayanıklı tasarım.

6. Entegre yüzdürme sistemi (yüzer hortumlar).

7. ANSI, DIN, JIS veya BS standart flanşları.

8. Üniversal hızlı bağlantı kaplinleri.

Rekabet Avantajları

✔ Yüksek mukavemetli çelik tel sarmal ile çok katmanlı takviyeye sahip sağlam yapı

✔ Hem pozitif basınca hem de vakuma karşı mükemmel direnç

✔ Çeşitli ve zorlu endüstriyel taşıma uygulamalarında kullanıma uygundur

✔ Aşırı çalışma koşulları için özel, geniş çaplı ürünler üretme yeteneği

✔ Kapsamlı OEM ve ODM üretim hizmetleri

✔ Yurt içi ve yurt dışı mühendislik projelerine ekipman tedarikinde geniş deneyim

Bir mühendislik projesi uygulaması örneği

Örnek 1: Bir limandaki arazi ıslah projesi (Güneydoğu Asya)

Proje gereklilikleri: Arazi ıslahı için, kırılmış kabuk ve çakılla karıştırılmış deniz kumunun sürekli taşınması için tasarlanmış 12 km uzunluğunda bir deniz boru hattı gerekliydi. Büyük çaplı yüzer emme ve boşaltma hortumlarının tuz spreyine maruz kalmaya dayanması ve emme koşulları (negatif basınç) altında çalışması gerekiyordu.

JIDONGDA Çözümü: Korozyona karşı son derece dirençli bir dış kauçuk katmana (denizcilik sınıfı) ve DIN standardında flanşlara sahip DN600 çelik tel takviyeli yüzer kauçuk hortumlar.

Operasyonel Sonuçlar: Hortumda deformasyon (düzleşme) olmadan ve tuz spreyine maruz kalma nedeniyle dış kauçuk katmanda çatlama olmadan 24 ay sürekli çalışma. Geleneksel tarama hortumlarına kıyasla değiştirme sıklığı %70 oranında azaltıldı. Ürünler, denizcilik mühendisliği uygulamalarına yönelik bağımsız kalite denetimlerinden başarıyla geçmiş ve yüklenicinin tercihi haline gelmiştir.

SSS

S1: JIDONGDA'nın Çelik Tel Spiral Takviyeli Büyük Çaplı Kauçuk Hortumunun maksimum negatif basınç derecesi nedir? Taramada uzun mesafeli emme işlemleri için uygunlar mı?

C: Standart modeller -0,09 MPa'lık negatif basınca deformasyon olmadan dayanabilirken, güçlendirilmiş spiral yapıya sahip özel yapım modeller -0,098 MPa'ya kadar derin vakum koşullarında çalışabilir. Uzun mesafe tarama ve maden atıklarının taşınması da dahil olmak üzere emme ve boşaltma işlemlerine tamamen uygundurlar. Uzun mesafe deniz taşımacılığı için ilave yüzdürme elemanları takılabilir.

S2: Yüksek sıcaklıktaki, yağlı veya yanıcı/patlayıcı ortamların işlenmesi için hangi seçenekler mevcuttur?

C: Üç tür özel çözüm sunulmaktadır: yüksek sıcaklığa dayanıklı tasarımlar (120°C'nin üzerinde sürekli çalışma için); ham petrolün, hidrolik yağların veya organik solventlerin taşınmasına yönelik, nitril kauçuk (NBR) bazlı, yağa dayanıklı kompozit kauçuktan yapılmış ürünler; ve ortam sürtünmesinden kaynaklanan statik elektriği dağıtmak üzere tasarlanmış anti-statik, patlamaya dayanıklı tasarımlar (yanıcı petrol ürünlerinin taşınması için uygundur). Tüm özel ürünler için malzeme özelliklerini ve performans özelliklerini kapsayan test raporları sağlanmaktadır.

S3: Ürünler kaplinler için hangi uluslararası standartlarla uyumludur? JIDONGDA fabrikası tamamen monte edilmiş üniteler tedarik edebilir mi?

C: Hortumlar dört ana flanş standardının (ANSI, DIN, JIS, BS) yanı sıra çeşitli hızlı bağlantı kaplinleriyle uyumludur. Kesme, flanş presleme, monolitik vulkanizasyon montajı ve hidrostatik testi içeren kapsamlı bir çözüm sunuyoruz; Bitmiş ürünler (bağlantı parçalarıyla birlikte) doğrudan sahaya teslim edilir, böylece müşterinin daha fazla işlem yapmasına gerek kalmaz ve harici bağlantı noktalarında sızıntı riski azalır.
